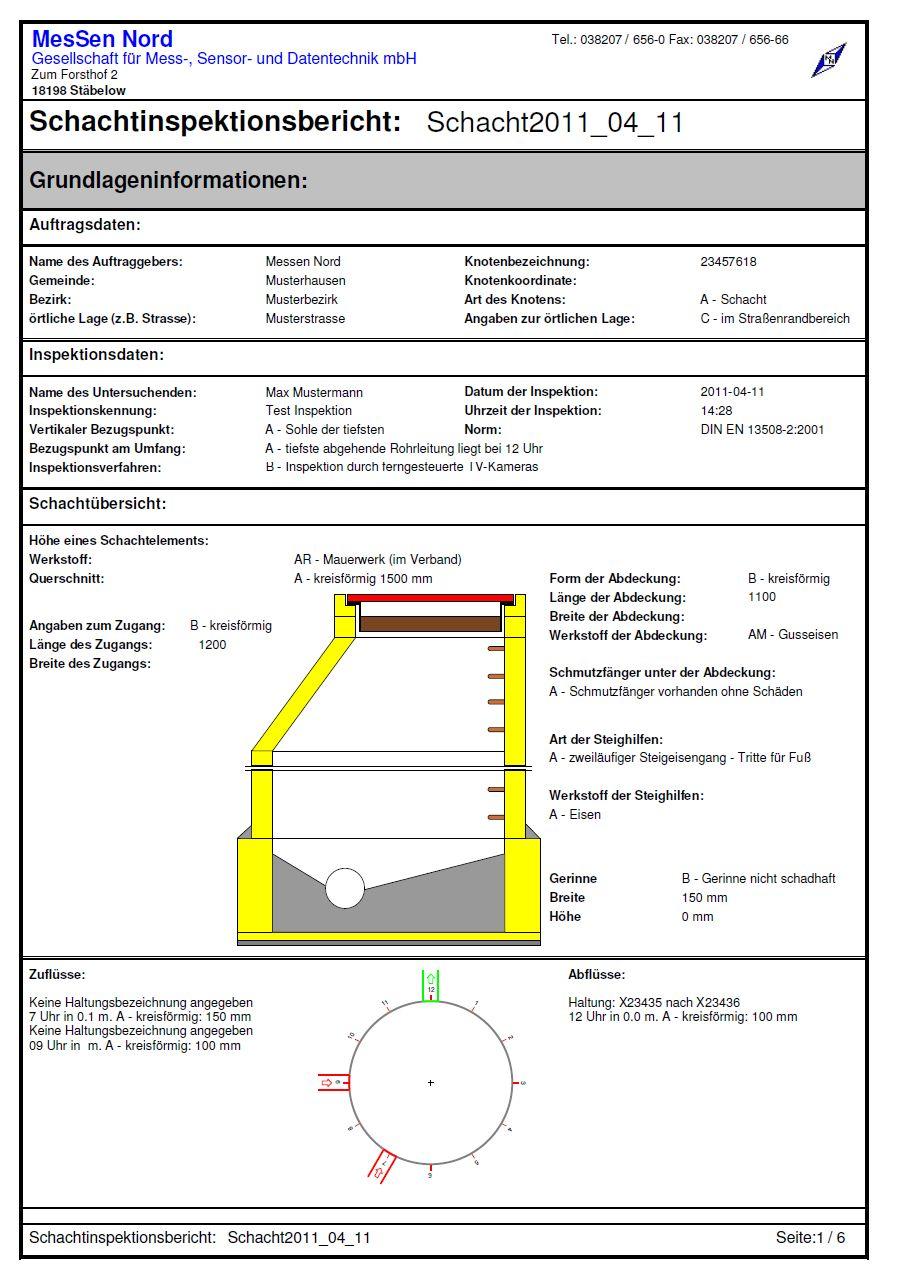

Schacht- Inspektionssoftware SCHACHT-INSPECTOR (STV3-ISW) Anfrage Schachtinspektionssoftware gem. DIN EN 13508-2 Softwarelösung für die manuelle Schachtinspektion mittels STV-3 oder vergleichbarer Schacht-Zoom-Kamera mit deutlich geringerem Investitionsaufwand gegenüber den vollautomatisch arbeitenden und oftmals nur vom Inspektionsfahrzeug aus betreibbaren Mitanbieterlösungen: Die Schachtkamera wird an einem tragbaren Stativ befestigt und der Schacht in definierten Ebenen abgeschwenkt. Das Resultat sind Einzelfotos bzw. Videos der kompletten Schachtinnenansicht, aus welchen mittels Kürzelsystem Feststellungen über etwaige Baumängel (mit Bilddokumentation) für die Erstellung eines Schachtinspektionsprotolls gem. DIN 13508-2 mittels der Software SCHACHT-INSPECTOR erzeugt werden, welche u.a. auch die Vermessung von Rohrdimensionen und Schadensgrößen aus dem Bildmaterial ermöglicht. Mit ca. 1/10 der sonst üblichen Investitionssumme wird hiermit eine immer stärker nachgefragte Dienstleistung erbracht, welche den Erwartungen der Auftraggeber vollauf genügt. Der in die Schachtkamera integrierte Vermessungslaser (+/- 1 cm) gestattet zudem die Bestimmung der Schachttiefe sowie des Schachtbauwerksdurchmessers ohne Einstieg. Die Vermessung der Schachtposition erfolgt mittels an den Inspektions-PC angeschlossenen GPS-Empfänger. Runtimelizenz für 1 Nutzer, incl. Bild- und Videoaufzeichnung, Inspektionserfassung, Berichterstellung, Datenexport ISYBAU / XML, Panoramabildfunktion Musterprotokoll Schachtinspektion nach DIN 13508-2 Musterprotokoll Kanalinspektion nach DIN 13508-2 Kurzdokumentation Schachtkamera STV-3 incl. Inspektionssoftware SCHACHT-INSPECTOR Beispielvideo einer Schachtinspektion (INNOKANIS, BOKU Wien) zum Software-Download ... Die Schachtkamera wird an einem tragbaren Stativ befestigt und der Schacht in definierten Ebenen abgeschwenkt. Das Resultat sind Einzelfotos bzw. Videos der kompletten Schachtinnenansicht, aus welchen mittels Kürzelsystem Feststellungen über etwaige Baumängel (mit Bilddokumentation) für die Erstellung eines Schachtinspektionsprotolls gem. DIN 13508-2 mittels der Software SCHACHT-INSPECTOR erzeugt werden, welche u.a. auch die Vermessung von Rohrdimensionen und Schadensgrößen aus dem Bildmaterial ermöglicht. Mit ca. 1/10 der sonst üblichen Investitionssumme wird hiermit eine immer stärker nachgefragte Dienstleistung erbracht, welche den Erwartungen der Auftraggeber vollauf genügt. Der in die Schachtkamera integrierte Vermessungslaser (+/- 1 cm) gestattet zudem die Bestimmung der Schachttiefe sowie des Schachtbauwerksdurchmessers ohne Einstieg. Die Vermessung der Schachtposition erfolgt mittels an den Inspektions-PC angeschlossenen GPS-Empfänger. Runtimelizenz für 1 Nutzer, incl. Bild- und Videoaufzeichnung, Inspektionserfassung, Berichterstellung, Datenexport ISYBAU / XML, Panoramabildfunktion Fernsteuerbare Zoomkamera mit 4 LED-Hochleistungsscheinwerfern und Bedienpult für die Beurteilung und Dokumentation des Zustandes von Rohrleitungen, Schächten, Abscheider- und Sammelbehältern (-> Elektronischer Kanalspiegel, Video-Kanalspiegel). Diese Kamera gestattet einen echten, kostengünstigen wie sicheren "QuickView" sowohl in Rohrleitungen und Kanäle als auch in Behälter und Tanks ohne die Notwendigkeit eines Einstiegs und hilft, Reinigungsleistungen, Sanierungen und weitergehende Inspektionen zu planen und zu optimieren. Eingesetzt zur Betriebszustandskontrolle der Entwässerungssysteme können Kanalbetrieb, Kanalunterhaltung und Kanalmanagement unter völlig neuen Voraussetzungen organisiert und das Ziel einer bedarfsgerechten / bedarfsorientierten Kanalreinigung ("Bedarfsgerechtes, Bedarfsorientiertes Spülen") und damit eine Reduzierung der Kosten des Kanalnetzbetriebs gem. DIN EN 14654-1 "Management und Überwachung von Reinigungsmaßnahmen in Abwasserkanälen und -leitungen - Teil 1: Reinigung von Kanälen" realisiert werden. Die Kameraeinheit besitzt einen gefederten, einstellbaren Standfuß zur Mittenpositionierung in Gerinnen DN 200-800 und ist komplett mit Scheinwerfern und Laser-Distanzsensor horizontal / vertikal kippbar. Bilder und Videos können per Tastendruck direkt auf der integrierten SD-Karte gespeichert oder über USB 2.0 noch während der Inspektion an einen angeschlossenen Tablet-PC oder ein Notebook übertragen und mittels der speziell entwickelten Inspektionssoftware zu Inspektionsberichten gem. DIN 13508-2 verarbeitet bzw. in das Protokoll der Gerneralinspektionsberichte nach DIN 1999-100 oder DIN 4040-100 eingefügt werden. Die am Bediengerät vorhandene Standard-Video-Schnittstelle gestattet weiterhin die Verbindung zu vorhanden Video-Inspektionssystemen. Schachtinspektionssoftware gem. DIN 13508-2 mit integrierter Schachtabwicklung / Panoramabilderzeugung, ISYBAU / XML-Schnittstelle für Inspektionsdatenexport, Inspektionsberichtserzeugung Lieferung mit den Optionen: Stativ mit Drehhalterung und Winkelskala, Teleskopstangen 8-16 m, QuickLock-Einzelstangen-Stecksystem mit Schnellkupplung, Akkurucksack, Kfz-Spannungsadapter und Tablett-PC mit Schacht-Inspektionssoftware Der integrierte Laser-Distanzsensor gestattet die Vermessung der untersuchten Schacht- und Behälterbauwerke horizontal und vertikal ohne die Notwendigkeit eines Einstiegs. Ein Werkzeug, zwei Anwendungen: 1. Schachtkamera, Schachtinspektionskamera, Schachtinspektionssystem Inspektion / Vermessung / Dokumentation des Zustandes von Schachtbauwerken und Behältern (Ölabscheider, Fettabscheider, Sammelbehälter) ohne Notwendigkeit des Einstiegs (Schachtinspektion / Behälterinspektion) 2. Video-Kanalspiegel, Schachtzoomkamera, Kanalzoomkamera Beurteilung und Dokumentation des Betriebszustandes von Rohrleitungen und Kanälen ohne Notwendigkeit des Einstiegs zur Ermöglichung der sog. "Bedarfsgerechten Reinigung" durch Kanalspülung / Hochdruckspülverfahren (Elektronischer Kanalspiegel, Video-Kanalspiegel, elektronische Kanalspiegelung, Ablagerungsuntersuchung) * Datenblatt Schacht-Inspektionskamera STV * Angebotsflyer Inspektionskamerasysteme * Quick View: Shaft Inspection Camera STV (Man hole and pipeline survey camera, Pole Camera, Electronic Sewer Mirror) * Inspection caméra de typ zoomage Video bei YouTube: Rohrinspektion / Kanalinspektion / Schachtinspektion Inspektionsvideo Stadt Herford DN 300 Musterprotokoll Schachtinspektion nach DIN 13508-2 Dokumentation Schachtkamera STV-3 Kontaktieren Sie uns gern, wenn Sie Interesse an unseren Produkten haben. Link zur Homepage mit weiteren Informationen zu unseren Produkten und dem Kontaktformular: http://www.messen-nord.de/index.php?id=88 MESSEN NORD GmbH Dichtheitsprüfgeräte - Inspektionskamerasysteme - Fahrzeugausbauten Zum Forsthof 2 18198 Stäbelow b. Rostock Tel. +49 (38207) 656-0 Fax +49 (38207) 656-66 www.messen-nord.de Ansprechpartner: Dipl.-Ing. Steffen Machka ( persönliche E-Mail schreiben ) Tel. +49 (38207) 656-16 Mobil +49 (175) 4152354
|
