Kanalprüf- und Inspektionstechnik - Dichtheitsprüfsystem ROHRTEST - Modul HOCHDRUCKPRÜFUNG
MESSEN NORD GmbH
|

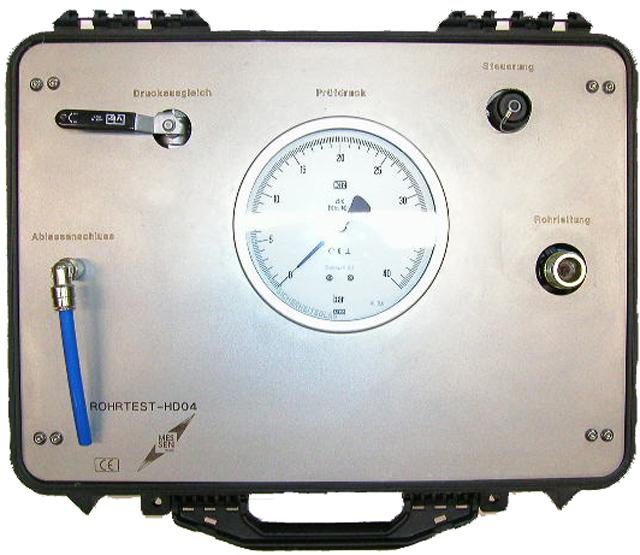

Messeinrichtung HOCHDRUCK (RT-HD04) Anfrage Hochdruck-Messeinrichtung in Verbindung mit dem Steuergerät ROHRTEST RT-ST04-O zur Prüfung von Trinkwasserdruckleitungen und Abwasserdruckleitungen mit dem Prüfmedium Wasser nach DIN EN 805 (alt: DIN 4279), Trinkwasserleitungsprüfung, Leitungsprüfung von Beschneiungsanlagen, Löschwasserleitungsprüfung, Hydrantenleitungsprüfung, Wärmetauscherprüfung, Erdwärmesondenprüfung, Hochdruck-Sonderprüfungen nach Planervorgaben Anwendung für die Dichtheitsprüfung von Abwasserleitungen in Trinkwasserschutzgebieten, Abwasser-Druckleitungen, Hochdruck-Entwässerungsleitungen, Doppelrohrleitungen, Druckerhöhungsanlagen, Abwasserhebeanlagen, Abwasserpumpstationen, Abwasserferntransportleitungen Prüfungen nach dem Kontraktionsverfahren für PE-HD-Leitungen werden automatisch durchgeführt und protokolliert. Die vorgeschriebene Bestimmung der Luftfreiheit der zu prüfenden Leitung durch Ablassen einer definierten Wassermenge ( Wasserablassmethode ) bzw. durch Absenkung des Druckes ( Druckabsenkungsmethode ) wird vollautomatisch und ohne manuelle Beeinflußbarkeit durchgeführt, was zu einer hohen Akzeptanz des Verfahrens von Seiten der Auftraggeber und Überwachungsbehörden führt. Dichtheitsprüfverfahren: Der Prüfdruck wird lt. Prüfnorm aufgebaut, für eine vorgegebene Zeitspanne gehalten (Druckhaltephase), danach der Druckabfall durch Ausdehnung des Rohrmaterials ermittelt (Vorprüfung), danach über den integrierten elektronischen Wasserzähler automatisch ein definiertes Wasservolumen abgelassen und der dadurch verursachte Druckabfall bestimmt (Druckabfalltest bzw. Wasserablasstest zur Prüfung der Luftfreiheit). Nachfolgend wird der Druckverlauf erfaßt, welcher bei Dichtheit der zu prüfenden Leitung einen Druckanstieg durch Kontraktion des Rohrmaterials bis zum Erreichen eines Gleichgewichts zwischen Prüfdruck und Materialdehnung aufweisen muss (Kontraktionsphase). Bauform und Lieferumfang: Koffergehäuse 490x400x190, einbaufähige Ausführung, Magnetventilsteuerung, Drucksensor mit Meßbereich 0..25 bar (alternativ 0..40 bar), elektronischer Wasserzähler mit Meßbereich 0..400 l/h, Kalibrierprotokoll, integriertes mechanisches Zeiger-Feinmessmanometer (eichfähig), incl. Hochdruck-Prüfschlauch mit Prüfarmatur Optionen: Hochdruck-Absperrelemente, Hochdruck-Absperrblasen, Absperrscheiben, Verschraubungen, Hochdruckpumpen, Druckerhöhungspumpen, Trinkwasserleitungs-Desinfektionsgeräte, Datenblatt Meßeinrichtung HOCHDRUCK Datenblatt Meßeinrichtung HOCHDRUCK englisch Kontaktieren Sie uns gern, wenn Sie Interesse an unseren Produkten haben. Link zur Homepage mit weiteren Informationen zu unseren Produkten und dem Kontaktformular: http://www.messen-nord.de/index.php?id=83 MESSEN NORD GmbH Zum Forsthof 2 18198 Stäbelow b. Rostock Tel. +49 (38207) 656-0 Fax +49 (38207) 656-66 Ansprechpartner: Dipl.-Ing. Steffen Machka ( persönliche E-Mail schreiben ) Tel. +49 (38207) 656-16 Mobil +49 (175) 4152354
|
