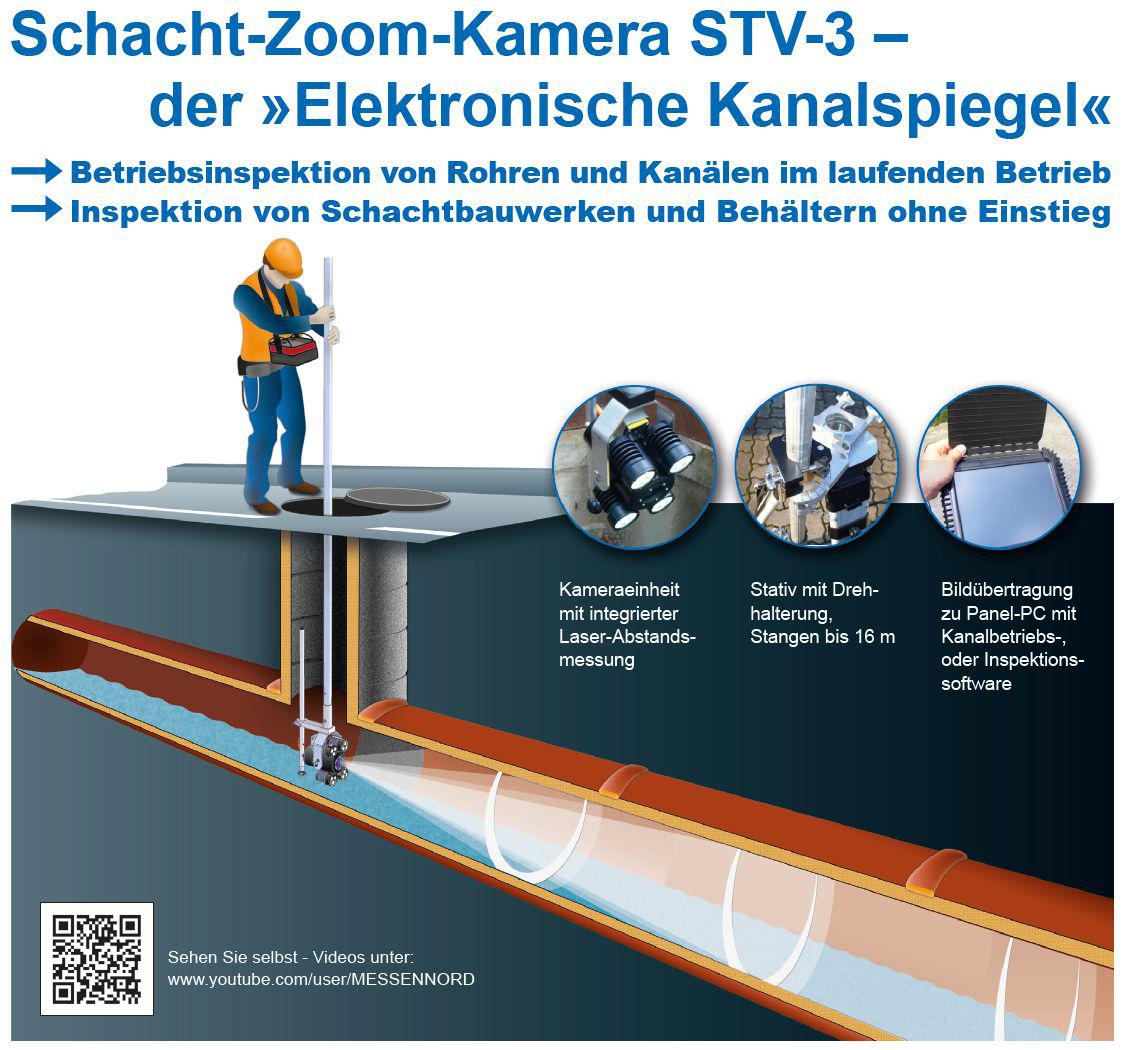

Schacht-Zoom Kamera für die Betriebsinspektion von Kanälen, Rohrleitungen und Sonderbauweken: Ablagegerunskontrolle, Bedarfsgerchte Kanalreinigung: Kabellose Übertragung gespeicherter Bilder und Videos für alle MESSEN-NORD-Schacht- und Schiebekameras über WLAN Sie kennen die Technik vielleicht von modernen Fotoapparaten: um die Übertragung von Bildern auf Smartphone, Tablet ohne Kabel oder Speicherkarten-Umstecken zu ermöglichen, sind diese drahtlos innerhalb eines von der Kamera erzeugten Hotspots (quasi ein kleines WLAN-Funknetz) für verbundene Geräte in der Umgebung verfügbar. Genau diese Technik bieten wir jetzt für alle Nutzer unserer Inspektionskamerasysteme mit SD-Card-Videorecorder für wirklich kleines Geld zum Nachrüsten an. Der Nutzen dürfte klar auf der Hand liegen: direkt vom Einsatzort aus Bilder und Videos via Smartphone an den Auftraggeber bzw. ins Büro versenden zu können oder aber diese in ein Dokumentationssystem auf dem Tablet oder Notebook zu speichern, ermöglicht eine ganz neue, effizientere Arbeitsweise als bisher. Schacht-Zoom-Kamera / Video-Kanalspiegel (Schachtkamera, Elektronischer Kanalspiegel, Teleskopspiegel, Laser-Schachttiefenmessgerät, Behälterdimensions-Lasermessgerät) zur Inspektion des Betriebszustandes von Rohrleitungen, Abwasserkanälen gemäß DIN EN 13508 / DWA149/2 sowie von Abwassersammelbehältern / Abscheideranlagen / Sonderbauwerken. Bauwerks- und Kanalunterhalt ohne notwendigen Einstieg. Als Werkzeug für die Kanalunterhaltung und die Kanalzustandskontrolle sowie die Inspektion von Schachtbauwerken ermöglicht die STV-3, Reinigungs- und Sanierungsbedarf mit geringem Aufwand rechtzeitig zu erkennen und in der Ausführung zu optimieren. Dieses von der MESSEN NORD GmbH erstmals auf der IFAT 2010 vorgestellte Inspektionswerkzeug gestattet vom Einstiegsschacht aus einen schnellen Zoom-Blick weit hinein in die Abwasserkanäle und Rohrleitungen im normalen Betrieb ohne die Notwendigkeit eines Einstieges und einer vorherigen Reinigung. Eingesetzt zur Betriebszustandskontrolle der Entwässerungssysteme können Kanalbetrieb und Kanalmanagement unter völlig neuen Voraussetzungen organisiert und das Ziel einer bedarfsgerechten Kanalreinigung gem. DIN EN 14654-1 "Management und Überwachung von Reinigungsmaßnahmen in Abwasserkanälen und -leitungen - Teil 1: Reinigung von Kanälen" realisiert werden. Beschreibung: Schachtzoomkamera-Komplettset bestehend aus manuell schwenkbarer Farbkamera mit Motor-Zoomobjektiv an teleskopierbarem Gestänge (6 m / max. 25 m), 4 LED-Scheinwerfern, Laser-Abstandssensor 10 m, Bedieneinheit mit Nacken-Tragegurt, 6,4“-TFT-Monitor (tageslichttauglich), Joystick zur Kamerasteuerung, Standard- Videoausgang, Bild- und Videospeicherung mit integriertem SD-Card-Recorder bzw. über USB-Anschluss auf PC/ Notebook und optionalen WiFi-Funkadapter zur Bildübertragung auf Tablet-PC und Smartphone Anwendungen: Kanal-Managementsystem [KMS] Kanalreinigung, Kanaluntersuchung Kanalzustandserfassung / Kanalbetriebsmanagement Kanalreinigungsplanung (bedarfsorientierte Kanalreinigungsstrategie, bedarfsgesteuerte Kanalräumung) Kanalreinigungsdokumentation / Überprüfung des Kanalreinigungsresultats Unterstützung bei der Erarbeitung von Kanalsanierungskonzepten Werkzeug zur Etablierung langfristiger Kanalinstandhaltungsstrategien Ablagerungskontrolle / Bestimmung der Ablagerungshöhe / Ablagerungsschichtdicke Beurteilung des Verschmutzungsgrades von Schmutzwasserkanälen / Mischwasserkanälen Behälterinspektion / Tankinspektion / Schachtinspektion / Schachtvermessung Techn. Daten: Kameraeinheit - Videokamera 795x596, 22x optischer / 4x digitaler Zoom - 4 Scheinwerfer mit je 3 High-Power LED-Spots - Laser-Abstandssensor 10 m zur Behältervermessung - Kamera manuell 360° rotierbar, 0-90° stufenweise abschwenkbar - Schutzgrad Kameraeinheit IP 67 mit Überdruck-Befüllung und permanenter Drucküberwachung von Kameragehäuse und Kamerakabel - Kabellänge Kameraeinheit 10 m (Option max. 25 m) - Teleskopgestänge 6 m (Option max. 25 m) - Einstellbarer, gefederter Stützfuß zur exakten Rohrmittenpositionierung DN200-DN800, größere Nennweiten mittels Stativ Bedieneinheit - Robuste Standard-Bedieneinheit mit Nacken-Tragegurt - Integrierter, tageslichttauglicher TFT-Monitor 6,4“, tageslichttauglich - Kamerasteuerung (Zoom, Focus automatisch/manuell) über Joystick, LED-Scheinwerfer paarweise schaltbar - Entfernungsanzeige für Laser-Abstandssensor - Spannungsversorgung 230 V AC / 12 V DC über Universalnetzteil bzw. Akku - Drucküberwachung der Kamera-Einheit mit Warnanzeige bei Druckverlust - Integrierter SD-Kartenspeicher zur Bild- und Videospeicherung per Knopfdruck - Datenausgang USB 2.0 für PC/Notebook-Anschluß - Standard-Videoausgang BNC für externe Recorder / Kanalinspektionssystem / TV-Fahrzeug - Lieferung incl. PC-Aufnahmesoftware für Videos/Fotos Lieferumfang: - Kameraeinheit komplett mit Laser und Stützfuß - Bedieneinheit incl. Netzteil 230 V AC, USB-Kabel, PCSoftware zur Bild- und Videospeicherung, SD-Card 8GB - Teleskopgestänge 6 m (opt. bis 25 m), Diffusorvorsätze Optionen: - Stativ mit Drehhalterung für eine ruhigere Bildführung und zur Schachtinspektion - Dateneinschreiben / Dateneinblendung von Schacht- und Haltungsdaten direkt ins Videobild - Quicklock-Stangensystem für Schachttiefen bis 25 m - WLAN / WiFi-Funkadapter für die drahtlose Bildübertragung zum Panel- oder Tablet-PC des Betriebspersonals oder einfach auf Bediener-Smartphones - Interface zur Bildübernahme in Kanalbetriebssoftware (BASyS, KanIO ...) - Akkupack-Rucksack für bis zu 5 Stunden Dauerinspektionseinsatz mit max. Beleuchtung - Tablet-PC in wasser- und stoßgeschützter Ausführung - SCHACHT-INSPECTOR-Software zur Schachtinspektion gem. DIN EN 13508-2 - ROHR-INSPECTOR-Software zur Kanalinspektion gem. DIN EN 13508-2 Stichworte: Behälterkamera, Behälterinspektionskamera, Abwasserschachtkamera, Abwasserschachtinspektionskamera, Abscheiderkamera, Abscheiderinspektionskamera, Abscheiderinneninspektionskamera, Tankkamera, Tankinspektionskamera, Tankinneninspektionskamera, Abwassersammelbehälterkamera, Abwassersammelbehälterinspektionskamera, Endoskopkamera, Schachtzoomkamera, Kanalzoomkamera, Rohrleitungszoomkamera, Schachtinspektionskamera, Behältervermessung, Behälterverformungsvermessung, Behälterformvermessung, Tankvermessung, Tankverformungsvermessung, Grafisches Informationssystem, Betriebsführungssystem, Kanalinformationssystem, Kaufmännisches Informationssystem, Zustandsdatenbank, Anlagedatenbank, mobile Datenerfassung, Schachtkontrollen, Sonderbauwerkskontrollen, Kontrolle der Bachläufe, Flussgebietsmanagement, Betriebsführungssystem, Abwasserbeseitigung, Der "Schnelle Blick ins Kanalnetz", Kanalbetriebsmanagement Einsatz- / Warnhinweis: Das Kamerasystem STV-3 besitzt eine Überdruck-Befüllung mit permanenter Drucküberwachung von Kameraeinheit und Kamerakabel, jedoch keine Ex-/ ATEX-Zulassung, d.h. es darf keinesfalls im Gefahrenbereich entzündlicher Gase eingesetzt werden. Behälter- und Rohrleitungssysteme in denen entzündliche Stoffe gelagert oder transportiert werden bzw. in denen die Entstehung entzündlicher Gasgemische nicht sicher ausgeschlossen werden kann, sind vor dem Einsetzen der Kamera zu leeren, zu reinigen und abzusperren, ggf. ist durch ein geeignetes Belüftungssystem ein Luftaustausch herbeizuführen und der Behälter mit einem zugelassenen Gaswarngerät freizumessen. Referenzen/STV-Anwender 2 Systeme Erftverband Link zur Pressemeldung Wasser- und Bodenverband Kröpelin (regelmäßige Kampagnenanmietung) BOKU Wien, Forschungsprojekt INNOKANIS Link zum Projektposter Aqua-Tool Rohr-, Kanal- und Industrieservice Abfluß Dienst Paul Picht AbwasserService Christian Winter BAUER-REINGER Höhenberger Engineering ZT GmbH Industriedienstleistungen Matzick Lippeverband Lünen Salzburger Abfallbeseitigung GmbH Anwenderbericht Arbeitshilfen Abwasser STADT SALZBURG Magistrat Stadtwerke Grafing bei München Universität für Bodenkultur Wien Artikel in der "Österreichischen Wasser- und Abfallwirtschaft" (ÖWAV) Wasserverband Lingener Land (incl. Schiebekameraanlage RTV-3) Hanau Verkehr und Entsorgung Ex-Rohr GmbH Lübeck Abwassertechnik Günter Vahrson Stadtwerke Prenzlau GmbH (incl. Schiebekameraanlage RTV-3) Immobilien- und Abwasserbetrieb Stadt Herford Stadtentwässerung Bergamo CORDAR Biella 8 Systeme BWB Berliner Wasserbetriebe AWV Mittleres Burgenland Wasserverband Wulkatal Lao Chur AG Entsorgungsbetriebe Lübeck SAE Schweriner Abwasserentsorgung Stadtwerke Hattersheim Zweckverband Abwasserbeseitigung Kahlgrund / Mömbris Stadtentwässerung Stuttgart, Abteilung Klärwerke und Kanalbetrieb BeMo Tunnelling GmbH, BV Stadtbahntunnel Karlsruhe STEB Stadtentwässerungsbetrieb Paderborn Voith Industrial Services Ltd. & Co. KG Stadtentwässerung Plön COSTRAME SRL Afragola/Neapel BWB Berliner Wasserbetriebe (Ersatzbeschaffung) Stadtgemeinde Gänserndorf 4 Systeme UNIACQUE Bergamo Abwasserbetriebe Selb AWS Kanalamt Stadt Esch/Alzette Zweckverband Abwasserentsorgung Rheinhessen (ZAR) Trink- u. Abwasserverband Eisenach-Erbstromtal Lugitsch und Partner Ziviltechniker GmbH REMONDIS Production GmbH, Lünen 4 Systeme Abwasserbetrieb Sofia Stadt Euskirchen, Stadtbetrieb Technische Dienste (incl. Schiebekameraanlage RTV-3) Wasserwirtschaftsamt Deggendorf Neubrandenburger Stadtwerke GmbH (incl. Schiebekameraanlage RTV-3) Gemeinde Vaz/Obervaz, ARA Voa Ca Reinhalteverband Bergheim Stadt Pirmasens, Abwasserbeseitigungsbetrieb ...wird fortgesetzt Wenn auch Sie sich für unsere Inspektionskameras interessieren, finden Sie hier weiter Informationen: http://www.messen-nord.de/produkte/kanaltechnik-kanalprueftechnik-kanalinspektionstechnik/kanal-und-inspektionstechnik-schacht-zoom-kamerasysteme.html MESSEN NORD GmbH Dichtheitsprüfgeräte - Druckprüftechnik - Inspektionskamerasysteme - Prüffahrzeugausbau Zum Forsthof 2 D 18198 Stäbelow Steffen Machka, Vertriebsleiter 038207 / 656-16 0175 / 4152354 s.machka@messen-nord.de #kanalnetz #ablagerungskontrolle #kanalzustandsbewertung #bedarfsgerechte #kanalreinigung #bedarfsorientierte #spülplanerstellung #kanaleinstieg #abwasserkanal #kanalisation #abflusshinderniss #kanalbetrieb #kanalmanagement #kanalzustand #hochdruckreinigung #kanalreinigung #kanalbetriebssoftware #kanalmanagementsoftware #schachteinstieg #hersteller #schachtkamera #schachtinspektionskamera #schachtzoomkamera #kanalzoomkamera #kanal_zoom_inspektion #STV3
|
