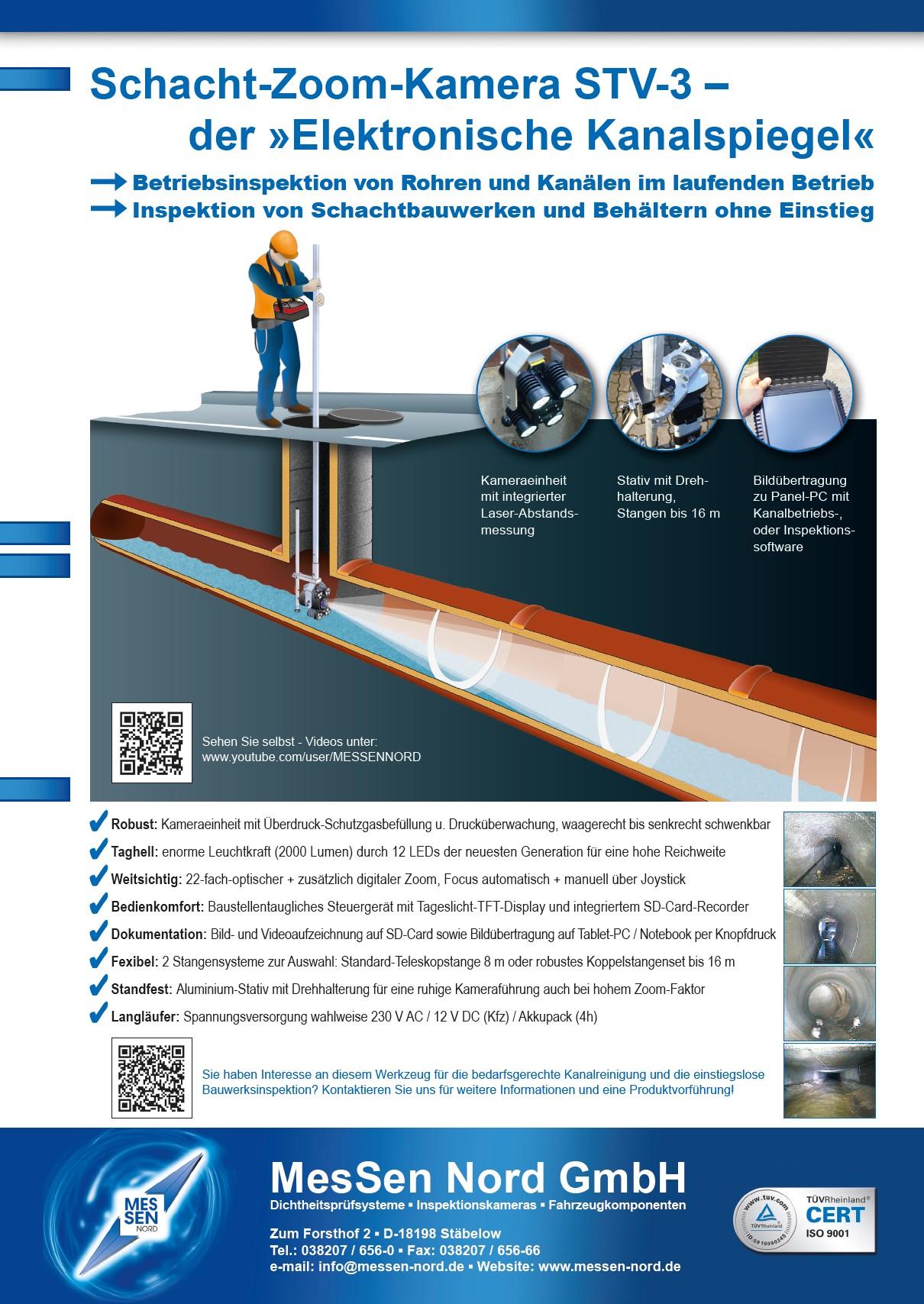

Anwendungsflyer Schacht-Zoom-Kamera Elektronischer Kanalspiegel STV-3
MESSEN NORD GmbH
|
Schacht-Zoom-Kamera STV-3: Elektronischer Kanalspiegel mit integrierter Entfernungsmessung Anfrage Katalog Sichere Kanalinspektion im laufenden Betrieb - Ersparnis an Kosten und Zeit Inspizieren Sie Abwasserkanäle, Rohrleitungen, Schächte und Abwassersammelbehälter ohne Einstieg mit der Kanal-Zoom-Inspektionskamera (Schachtkamera) STV-3. Kanaldienstleister können damit eine schnelle, unaufwändige Voruntersuchung vor einer Angebotsabgabe durchführen oder ihre erledigten Kanalreinigungs- oder Sanierungsarbeiten an Kanälen und Schachtbauwerken dokumentieren. Kommunen, Gemeinden, Abwasserverbände und Wasserverbände optimieren den Einsatz Ihrer Inspektionsfahrzeuge und inspizieren auch Haltungen in schwer erreichbaren Gebiete wie z.B. auf Feldern o.ä. Für Wasser- und Bodenverbände ist dieses Inspektionssystem das optimale Werkzeug zur Überprüfung des Betriebszustandes verrohrter Wasserläufe, von Straßendurchführungen und Meliorationsleitungen. Durch den schnellen und einfachen Einsatz werden Sperrungen oder aufwendige Sicherungsmaßnahmen auf z.B. Schnellstraßen vermieden oder verkürzt. Mit 88-fachen Zoom, On-Screen Entfernungsmessung und extrem heller Beleuchtung sind Begutachtungen in Haltungslänge in Nennweiten ab DN200 (mit eingeschränkter Beleuchtung auch ab DN 150) möglich. Reicht die Ausleuchtung nicht für die gesamt Haltung, genügt vielfach ein Öffnen des Zielschachtes: wie bei der bekannten Kanalspiegelung wird durch das eingesteute Tageslicht auch ohne Zusatzlichtquelle der hydraulisch nutzbare Kanalquerschnitt sichtbar. Schacht- und Tankinspektion Die Zoom-Optik der Inspektionskamera ermöglicht ebenso eine Nutzung für die Schacht- und Behälterinspektion ohne Einstieg. Der im Lieferumfang enthaltene Streulicht-Aufsatz ermöglicht eine homogene Beleuchtung für diese Anwendung. Maximale Mobilität - Ein Langläufer unabhängig vom Inspektionsfahrzeug Das Inspektionssystem STV-3 ist für die Ein-Mann-Bedienung konzipiert: Der Inspekteur trägt das Steuergerät mit integriertem tageslichttauglichem Monitor und eingebautem SD-Card-Recorder (WLAN-Funkübertragung optional) am Mann. Auf dem Rücken trägt er einen nur 5 kg schweren Rucksack mit einem sicher für einen ganzen Inspektionstag ausgelegten NiMH-Akkupack. In der Hand hält der Inspekteur die Teleskopstange mit der Kameraeinheit, das Kabel per Schnapphaken am Rucksack befestigt. Der auf die Rohrnennweite einstellbare gefederte Stützfuß gestattet ein Abstellen des Inspektionssystems im Kanal. Optional kann das Stativ dabei sein, welches ein Einhängen des Teleskopgestänges für ein noch ruhigeres Bild bei großen Entfernungen und hohem Zoom-Faktor garantiert. Werden größere Schachttiefen (bis 16 m) inspiziert oder sind Fahrleitungen für Straßenbahnen zu beachten, steht ein robustes Quicklock-Stangensystem mit jeweils 2m langen Segmenten zur Verfügung. Datenübertragung zu Inspektionsfahrzeug, Tablet-PC und Smartphone Die optionale WLAN-Schnittstelle der Inspektionskamera gestattet die direkte Übertragung der aufgenommenen Bilder und Videos auf die PC's, Tablets oder Smartphones des Betriebspersonals - einfacher geht es kaum. Das Weiterleiten der Inspektionsbelege an die Firmenzentrale oder den Auftraggeber bedarf somit nur noch eines Touch-Klicks. Wird eine Kanalbetriebssoftware eingesetzt, verfügt diese durch unsere Kooperation bereits über eine Funktion zum automatischen Einfügen der Bilder in die aktuelle Feststellungsdokumentation - wenn noch nicht, nehmen wir Kontakt zu Ihrem Anbieter auf und stellen die benötigten Informationen für die Realisierung bereit. Kostengünstiger Einsatz Durch das Kanal-Zoom-System STV-3 erhalten Sie mit geringem Aufwand und ohne die Notwendigkeit einer vorherigen Kanalreinigung eine Menge von Informationen ohne Ihr Budget über zu strapazieren. Sie benötigen weniger Zeit und Personal als bei herkömmlichen Inspektionen für vergleichbare Einsätze. Eingesetzt zur Betriebszustandskontrolle der Entwässerungssysteme können Kanalbetrieb, Kanalunterhaltung und Kanalmanagement unter völlig neuen Voraussetzungen organisiert und das Ziel einer bedarfsgerechten / bedarfsorientierten Kanalreinigung ("Bedarfsgerechtes, Bedarfsorientiertes Spülen") und damit eine Reduzierung der Kosten des Kanalnetzbetriebs gem. DIN EN 14654-1 "Management und Überwachung von Reinigungsmaßnahmen in Abwasserkanälen und -leitungen - Teil 1: Reinigung von Kanälen" realisiert werden. Sehen Sie selbst - Videos unter: www.youtube.com/user/MESSENNORD Anwendungsflyer: http://www.messen-nord.de/fileadmin/Media/PDF/STV3-Anwendungsflyer.pdf Robust: Kameraeinheit mit Überdruck-Schutzgasbefüllung u. Drucküberwachung, waagerecht bis senkrecht schwenkbar Taghell: enorme Leuchtkraft (2000 Lumen) durch 12 LEDs der neuesten Generation für eine hohe Reichweite Weitsichtig: 22-fach-optischer + zusätzlich digitaler Zoom, Focus automatisch + manuell über Joystick Bedienkomfort: Baustellentaugliches Steuergerät mit Tageslicht-TFT-Display und integriertem SD-Card-Recorder Dokumentation: Bild- und Videoaufzeichnung auf SD-Card sowie Bildübertragung auf Tablet-PC / Notebook per Knopfdruck Fexibel: 2 Stangensysteme zur Auswahl: Standard-Teleskopstange 8 m oder robustes Koppelstangenset bis 16 m Standfest: Aluminium-Stativ mit Drehhalterung für eine ruhige Kameraführung auch bei hohem Zoom-Faktor Langläufer: Spannungsversorgung wahlweise 230 V AC / 12 V DC (Kfz) / Akkupack (4h) Drahtlos: Bildübertragung per WIFI / WLAN mit dem optionalen Adapter auf Tablet-PC, Notebook, Panel-PC, Inspektionsfahrzeug oder einfach das Smartphone des Betriebspersonals Veröffentlichungen / Fachartikel: Artikel zur Anwendung der Schachtkamera in der DWA-Betriebsinfo 02-2014 Inspektionsvideos bei YouTube: Kunststoffleitung DN 300 Schacht zu Schacht, Stadt Herford Hauptsammler mit Förderschnecke im Zielschacht Inspektion eines ungereinigten Hauptsammlers im Betrieb Anwendungsvideo zur Schacht- und Rohrinspektion Beispielvideo Rissbildung / Infiltration / Exfiltration (INNOKANIS, BOKU Wien) Beispielvideo Rechtecksammler (INNOKANIS, BOKU Wien) Beispielvideo Rattenbefall (INNOKANIS, BOKU Wien) Beispielvideo einer Abwicklungs- Schachtinspektion (INNOKANIS, BOKU Wien) Beispielvideo einer Schachtinspektion (INNOKANIS, BOKU Wien) Beispielvideo einer Hochdruck-Kanalreinigung (Holzmann Fahrzeugbau GmbH) Inspektion während eines Starkregenereignisses bei der Linz AG (BOKU Wien) Entdeckung Fremdwassereintrag bei der Kanal-Zoom-Inspektion Produktunterlagen: Musterprotokoll Schachtinspektion nach DIN EN 13508-2 Dokumentation Schachtkamera STV-3 incl. Inspektionssoftware SCHACHT-INSPECTOR MESSEN NORD GmbH Dichtheitsprüfgeräte - Inspektionskamerasysteme - Fahrzeugausbauten Zum Forsthof 2 18198 Stäbelow b. Rostock Tel. +49 (38207) 656-0 Fax +49 (38207) 656-66 www.messen-nord.de Ansprechpartner: Dipl.-Ing. Steffen Machka ( persönliche E-Mail schreiben ) Tel. +49 (38207) 656-16 Mobil +49 (175) 4152354
|
