Dokumentation Seitenkanalverdichter Überdruckerzeugung UnterdruckerzeugungMESSEN NORD GmbH

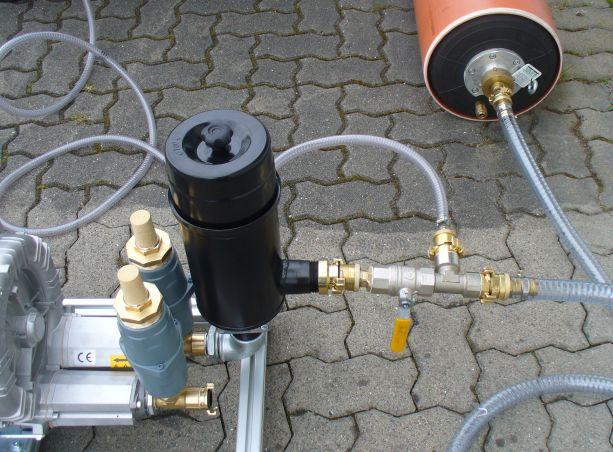

Seitenkanalverdichter RT-SKV: Betriebsanleitung Seitenkanalverdichter zur Überdruck- und Unterdruckerzeugung (RT-SKV) Anfrage 1. Anwendung Der RT-SKV dient zur Erzeugung von bis zu 250 mbar Überdruck bzw. -250 mbar Unterdruck zum Zwecke der Dichtheitsprüfung von Abwasserkanälen und Schächten nach den einschlägigen Prüfnormen und technischen Regeln. Da sich mit der Wahl des Einsatzzweckes der Anschluss der Verbindung zum Prüfobjekt ändert, ist gem. nachstehendem Bild auf korrekte Zuordnung zu achten: Am Überdruck- wie am Unterdruckanschluss verfügt das Aggregat zu seinem Schutz vor Überlast über Sicherheitsventile, welche auf +250 mbar Überdruck bzw. –250 mbar Unterdruck eingestellt sind. Der Unterdruckanschluss ist weiterhin mit einem Feinfilter ausgestattet, welcher eine Beschädigung des Aggregates durch angesaugten Staub u.ä. verhindert. Der Filter ist regelmäßig zu reinigen, ein Betrieb ohne montierte Filterpatrone ist unzulässig. Anschluss Unterdruck Anschluss Überdruck MESSEN NORD GmbH Betriebsanleitung RT-SKV Seite 2 Zur Seitenkanalverdichtereinheit wird optional eine Anschlussarmatur geliefert, um bei Erreichen des gewünschten Prüfdruckes das Prüfobjekt abzusperren. Nachstehendes Bild zeigt den Einsatz der Anschlussarmatur bei einer Unterdruckprüfung. Nach Erreichen des Prüfdruckes wird der Absperrhahn (gelb im Bild) bei laufendem Seitenkanalverdichter geschlossen, der SKV arbeitet dann automatisch über das integrierte Sicherheitsventil und wird vom Bediener zeitnah abgeschaltet. 2. Technische Daten Versorgungsspannung 230 V 50 Hz AC Leistungsaufnahme 1,25 kW Schutzgrad IP 65 Einsatztemperaturbereich -15°C ... +40°C Einsatzmedium Umgebungsluft, nichtexplosiv Ansaugleistung 137 m3/h Max. Überdruck 250 mbar Max. Unterdruck 250 mbar Breite 400 mm Höhe 600 mm Tiefe 800 mm Gewicht 20 kg Prüfobjekt Druckmessanschluss ROHRTEST-ST04 Sauganschluss Druckluft-/Unterdruckerzeuger zum Bewegen großer Luftdurchsätze bei der Großkanalprüfung (max. 250 mbar Überdruck) und Schachtprüfung (max. 250 mbar Unterdruck) für die Dichtheitsprüfung von Grossvolumen Ausführung als Seitenkanalverdichter zum Betrieb an 230 V Wechselstrom im Tragegestell mit Feinfilter und Über- / Unterdruckbegrenzern, Motorschutzschalter, GEKA-Luftanschüssen Ansaugleistung 137 m3/h, Anschluss 230V / 1,25kW Dokumentation / Betriebsanleitung Seitenkanalverdichter Über- / Unterdruckerzeugung Kontaktieren Sie uns gern, wenn Sie Interesse an unseren Produkten haben. Link zur Homepage mit weiteren Informationen zu unseren Produkten und dem Kontaktformular: http://www.messen-nord.de/index.php?id=83 MESSEN NORD GmbH Dichtheitsprüfgeräte - Inspektionskamerasysteme - Fahrzeugausbauten Zum Forsthof 2 18198 Stäbelow b. Rostock Tel. +49 (38207) 656-0 Fax +49 (38207) 656-66 www.messen-nord.de Ansprechpartner: Dipl.-Ing. Steffen Machka ( persönliche E-Mail schreiben ) Tel. +49 (38207) 656-16 Mobil +49 (175) 4152354
